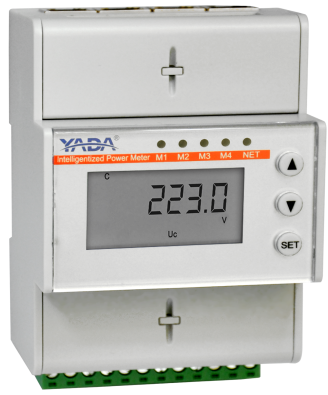

新產品 -- 無線智能電表：DTSD3366/XL

實時測量

電流

三相電流

相電壓

三相電壓

線電壓

各線電壓

有功功率

三相有功功率、三相總有功功率

無功功率

三相無功功率、三相總無功功率

視在功率

三相視在功率、三相總視在功率

功率因數

三相功率因素、系統功率因素

頻率

系統頻率

電能計量

有功電能

有功總電量、正向有功電量、反向有功電量、復費率電量（尖、峰、平、谷電量）

無功電能

無功總電量、正向無功電量、反向無功電量、復費率電量（尖、峰、平、谷電量）

復費率電能

分時有功、無功、視在電能計量功能，按相應的時段分別累計、存儲總、尖、峰、平、谷電能。

年時區數最大為14, 每套時段表內最多有8個日時段表，日時段數最大為14；時段最小間隔為15分鐘，且應大于電能表內設定的需量周期；時段可以跨越零點設置。

電能質量

諧波

三相電壓2~31次諧波畸變率，各相電壓諧波總畸變率

三相電流2~31次諧波畸變率，各相電流諧波總畸變率

不平衡率

電壓不平衡率、電流不平衡率

需量

需量

有功、無功需量測量，有功、無功最大需量測量；

默認需量間隔時間為15min，滑塊方式；

最大需量記錄

存儲上12個月有功、無功最大需量數據及最大需量發生時間

顯示

實時數據

三相電壓、電流、有功功率、無功功率、視在功率、功率因數、系統頻率、儀表時間、儀表地址等組合有功總電能、正向有功總電量、反向有功總電量、各費率總電量

設備參數

通信地址、波特率、校驗方式、網絡參數、IMEI號、ICCID號等顯示

背光

正常操作完成后60秒內自動關閉背光顯示

指示燈

網絡指示燈、脈沖指示燈

數據刷新

數據刷新頻率為1S秒鐘

歷史數據存儲

歷史電量

月凍結數據，凍結時刻默認每月1日0時，凍結數據（組合有功電能，正向有功電能，反向有功電能，組合無功電能1，組合無功電能2，四象限無功電能，正向視在電能，反向視在電能，分相總電能）存儲最近12個月歷史電量。

整點凍結

整點凍結數據，凍結間隔時間為15分鐘，凍結數據（凍結時間、組合有功總電能、無功總電能、正向有功總電能、反向有功總電能、組合無功1(正向無功)總電能、組合無功2（反向無功）總電能）存儲最近30天數據。

通訊

RS485

1路RS485接口，默認9600、 N-8-1

無線通訊

LoRa，490MHz。

通訊協議

Modbus-RTU、DL/T645-2007

時鐘、計時功能

時鐘

時鐘具有自動計算日歷、計時、閏年自動轉換功能，在參比溫度（23℃）下，時鐘準確度 ≤ ±0.5s/d。

遠程維護功能

電流反向

可以通過遠程設置“電流反向允許狀態字”來調整三相電流方向

電壓錯相調節

當判定為三相電壓錯相，可以通過遠程設置“三相電壓調線方式字”糾正三相電壓接線錯誤。

電流錯相調節

當判定為三相電壓錯相，可以通過遠程設置“三相電流調線方式字”糾正三相電流接線錯誤。

遠程升級

可遠程設置儀表所有參數及升級儀表固件

參數

精度

測量范圍

電流

0.5級

0.01Ib~1.2Imax

電壓

0.5級

AC10V~300V

頻率

±0.02Hz

45Hz~60Hz

功率

有功1級，無功2級

功率因數

±0.02

0~±1.0

諧波

電壓諧波I級，電流諧波I級

2~31次

電能

有功1級，無功2級

參比電壓（Un）

3×220/380V

參比電流

3×1.5(6)A

3×20(100)A

3×50(200)A

3×100(400)A

脈沖常數

6400imp/kWh

400imp/kWh

200imp/kWh

100imp/kWh

準確度等級（電能）

有功1級，無功2級

環境條件

儲藏溫度： -40℃~70℃

工作溫度： -25℃~70℃

濕度：5%RH~95%RH

工作電源

功耗

不通訊時≤2W，無線通訊時≤10W

輸入：  AC85V~AC265V，50/60Hz  or DC100V~DC330V

輸入回路

功耗

電壓回路

≤0.2VA（每相）

電流回路

≤0.4VA（每相）

電氣特性

潛動

當電能表施加參比電壓的115％而電流線路無電流時，電能表在規定的時間內測試輸出不應產生多于一個的脈沖

起動

在額定電壓的條件下，負載電流升到0.004Ib后，電能表在規定的時間內應有脈沖輸出或代表電能輸出

過載能力

電壓、電流1.2倍連續，電流10倍/1秒

電磁兼容

電快速瞬變脈沖群抗擾度試驗

執行標準GB/T 17626.4；IEC 61000-4-4

等級：Ⅳ級（脈沖、通信端口2kV，其它端口4kV）

靜電放電抗擾度試驗

執行標準GB/T 17626.2；IEC 61000-4-2

等級：Ⅲ級（接觸放電6kV，空氣放電8kV）

浪涌(沖擊) 抗擾度試驗

執行標準GB/T 17626.5；IEC 61000-4-5

等級：Ⅳ級（電壓端口4kV，脈沖、通訊端口2kV）

射頻電磁場輻射抗擾度試驗

執行標準GB/T 17626.6；IEC 61000-4-3

等級：Ⅲ級（10V/m）

絕緣強度

輸入/地：AC 2.0kV/min.1mA  輸入/脈沖、通訊：AC2kV/min.1mA
