低成本實現串口設備無線聯網技術方案

1、方案背景

控制儀表、變頻器等RS485/232串口設備廣泛應用于各行各業，在工業生產現場起著重要作用。然而，這些設備通常通過有線方式進行通信和數據傳輸，存在著布線復雜、擴展性差、成本高、易受環境影響等問題。因此，無線聯網是更理想的解決方案。

本文提供一種低成本實現RS485/232串口設備無線聯網方案，無需布線，提高系統擴展性和靈活性，提供更穩定的數據傳輸，簡單、經濟、效益更高。

2、方案設計

1、設備選型

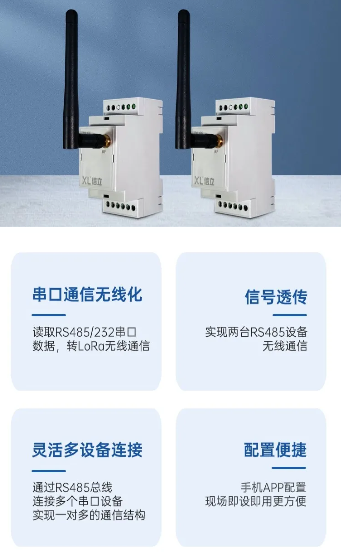

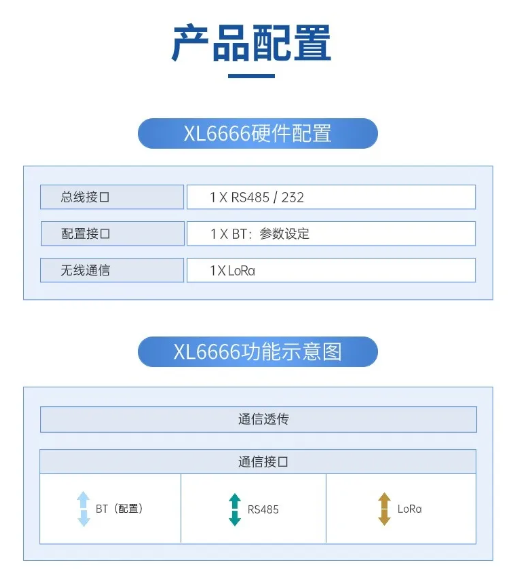

選擇XL6666串口無線轉換模塊，接入控制儀表、變頻器等設備的RS485/232接口，讀取所需數據，無線傳輸至網關節點。選擇XL90物聯網關，作為無線接收端，轉發數據。

2、網絡傳輸

XL66串口無線轉換模塊通過LoRa將數據無線傳輸至XL90物聯網關，網關通過以太網、Wi-Fi上傳數據至監控平臺、PLC、觸摸屏、控制器等設備，或通過4G無線上傳數據至云平臺。

△系統架構圖

3、監控平臺

針對企業沒有監控平臺的情況，可構建信立數字化軟件系統，實現數據的集中管理、分析、可視化展示和決策支持：

可視化實時監測：以圖表形式直觀展示所需監控的數據；

智能數據分析：基于人工智能，智能分析數據，從各個設備運行數據提取診斷信息，生成趨勢圖、軸心軌跡圖等分析圖譜；

智能報警：可設定報警閾值，一旦監測到異常，平臺生成即時警報通知，通過微信、短信、郵件等多種渠道通知相關人員，提高響應速度；

智能維護管理：平臺根據歷史監測數據，對數據進行處理并提取故障特征數據，對設備狀態進行診斷，自動生成設備運行趨勢和設備維護周期建議，并可根據知識庫生成維護指導，優化維護、生產計劃；

遠程訪問：用戶可通過信立數字化軟件系統隨時隨地遠程訪問空壓機數據，提高設備管理的便捷性和靈活性。

3、方案效益

降低成本：無線聯網方案可以大大減少布線的復雜性和成本，設備安裝和維護更加簡單。

提高生產效率：通過實時監控設備運行狀態、智能分析數據，可以最大限度地減少停機時間和故障，從而提高生產效率。

降低運營成本：通過數據分析和優化，可以降低能源消耗和維護成本，從而降低總體運營成本。

提高安全性：通過實時報警和通知，可以及時發現并解決安全問題，從而提高作業安全性。

提高可擴展性：系統方便接入新設備，可擴展性強，可滿足未來的發展需求。
