化工園區安全監控----解決方案

方案概述

化工園區生產安全監控系統，基于無線傳感器、智能環境監測終端、物聯網關、無線采集裝置、監控服務器和XL.VIEW上位機監控軟件等，實現對園區生產環境的各項要素（如有毒有害氣體、易燃易爆氣體、風向風速、氣壓、雨量、溫濕度、粉塵、煙感等）進行實時采集、無線傳輸、監測與預警。

該系統方案由深圳信立科技自主設計，以監測常規污染物為基礎，監測有毒有害氣體、易燃易爆氣體泄漏為重點，以氣象監測為輔助的原則，以保障園區工業企業及周邊居民的人身安全和生產安全為目的，旨在避免因操作不當或突發事件引發的有毒有害氣體泄漏造成人身傷害；同時在發生突發事故時，可以為人員疏散與撤離提供決策依據，減少事故影響。

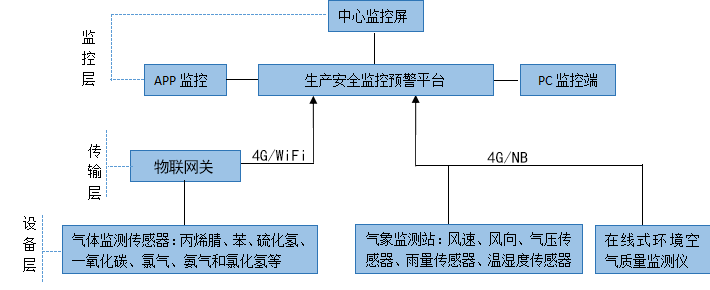

系統架構圖

工業化工園區生產安全監控系統采用分層拓撲結構，分為設備采集層、傳輸層、監控層等。

1、采集層：XL61無線氣體傳感器（采集一氧化碳、氨氣、氯氣、氰化氫、二氧化硫、二氧化碳等），風向風速傳感器，氣壓傳感器，雨量傳感器，溫濕度傳感器、無線粉塵傳感器、煙感傳感器等

2、傳輸層：物聯網關

3、監控層：中心服務器，APP監控，PC監控端

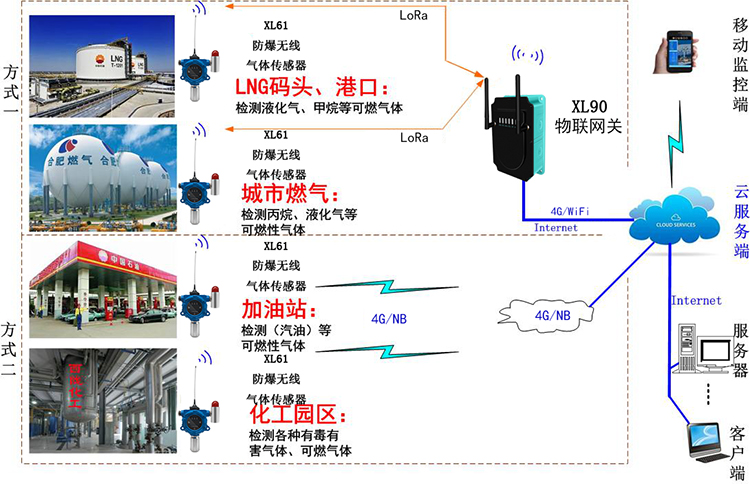

應用示意圖

無線傳感器數據傳輸方式，可選擇Lora傳輸或4G/NB傳輸?shù)葻o線傳輸方式。

系統功能

1、實現對園區危險源有毒有害氣體、可燃氣體實時監測、預警。

2、實現對園區污染物實時監測、預警。

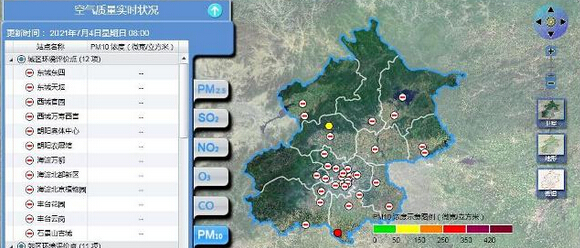

3、實現對園區空氣質量（有毒有害氣體、可燃氣體、PM2.5\PM10等）實時監測、預警。

4、實現對園區氣象數據（雨量、風速、風向、氣壓等）實時監測、預警。

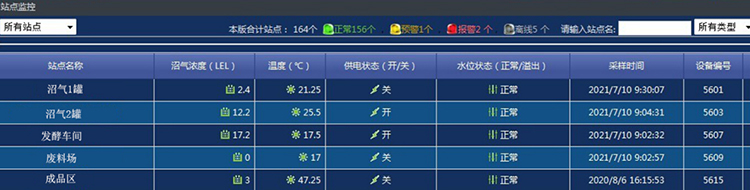

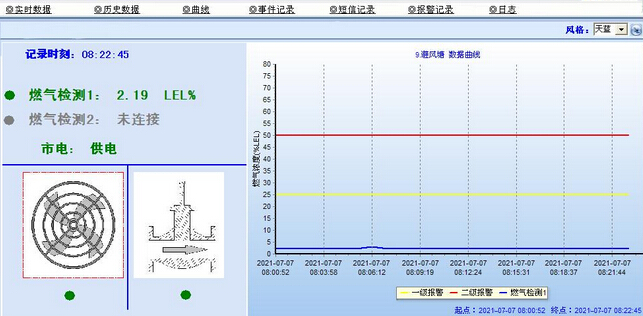

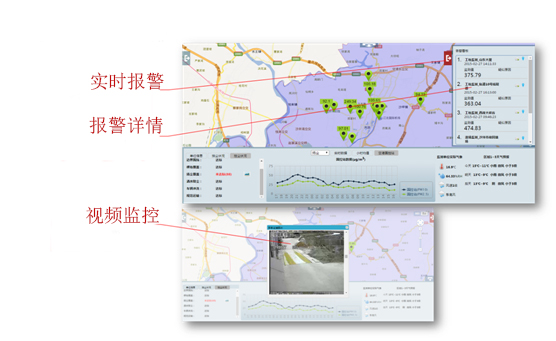

5、監測數據匯集到監控預警平臺進行監控、分析、預警、監督管理等。

6、各個監控站基本信息統一記錄、管理，分級管理，多級權限管理、日志管理。

7、數據統計、分析，形成數據報表打印功能。

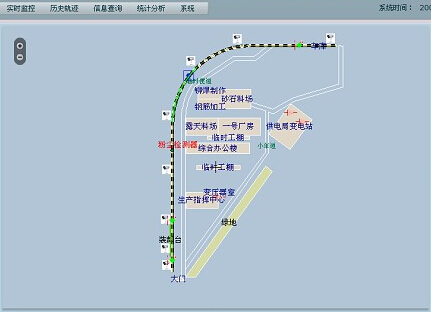

8、監測點定位信息傳輸，監控更加簡單、方便、直接。

9、采用定制化軟件功能，個性化設計，滿足不同用戶要求。

10、系統支持自監控、自診斷、系統運行穩定、可靠。

11、監測設備支持現場總線（RS232,485）、射頻無線(Lora)、遠程無線（4G/NB）通訊方式，適用于各種復雜環境監測。

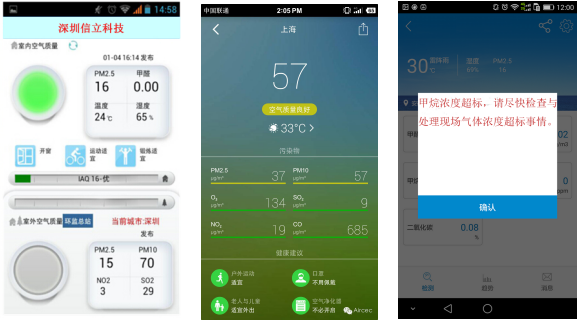

12、數據信息多級共享，支持工作站PC監控、移動APP監控，隨時隨地實時監控。

核心產品

1、XL90物聯網關

2、XL61無線氣體傳感器

3、XL68無線環境監測終端
